Os diagramas de desempenho dos Coolers air-to-air Europeltier resultam de testes intensivos realizados em laboratório com cada equipamento. Estes testes demonstram o desempenho exato do equipamento em relação à temperatura ambiente ou à temperatura interna do que se pretende arrefecer.
Existem duas formas de utilizar o diagrama. Antes de iniciar, selecione uma folha de dados de uma máquina Europeltier e o seu respetivo diagrama.

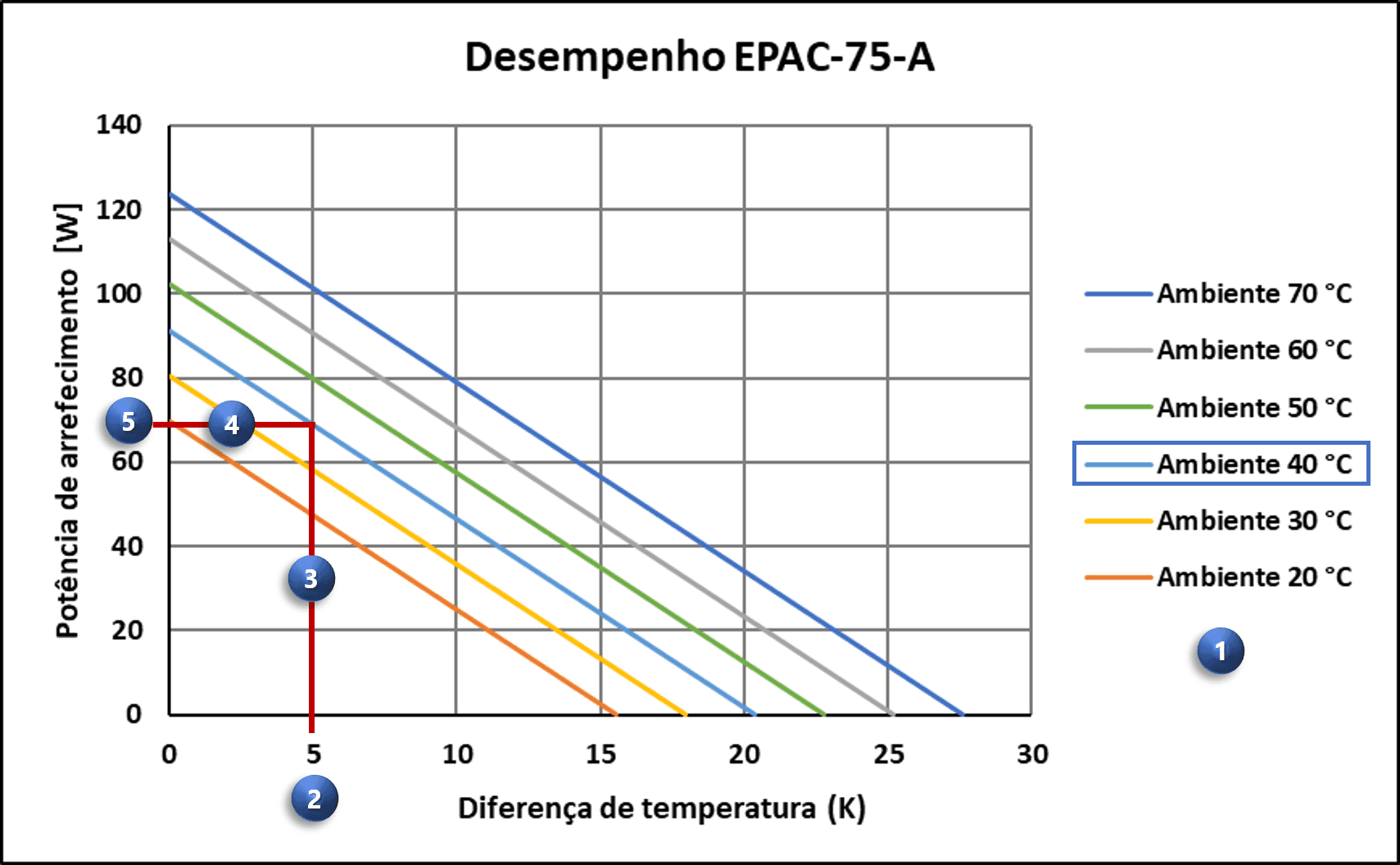

1) Identificar a potência (W) a ser arrefecida
1. Escolha uma linha inclinada que represente a temperatura do ambiente (ex,: 40 ºC);
2. Defina a diferença de temperatura no eixo X em relação à temperatura do ambiente;
3. Trace uma linha vertical do eixo X até linha da temperatura do ambiente escolhida;
4. Trace uma linha horizontal a partir da intersecção dessas duas linhas até o eixo Y;
5. A potência do arrefecimento aproximada pode ser encontrada no eixo Y.
Considerando 40°C de temperatura ambiente e uma diferença de temperatura de 5°C em relação ao ambiente, a potência do cooler Europeltier deverá ser de aproximadamente 70 W. Portanto, um equipamento de 75 W possui a potência necessária para realizar o arrefecimento adequado.

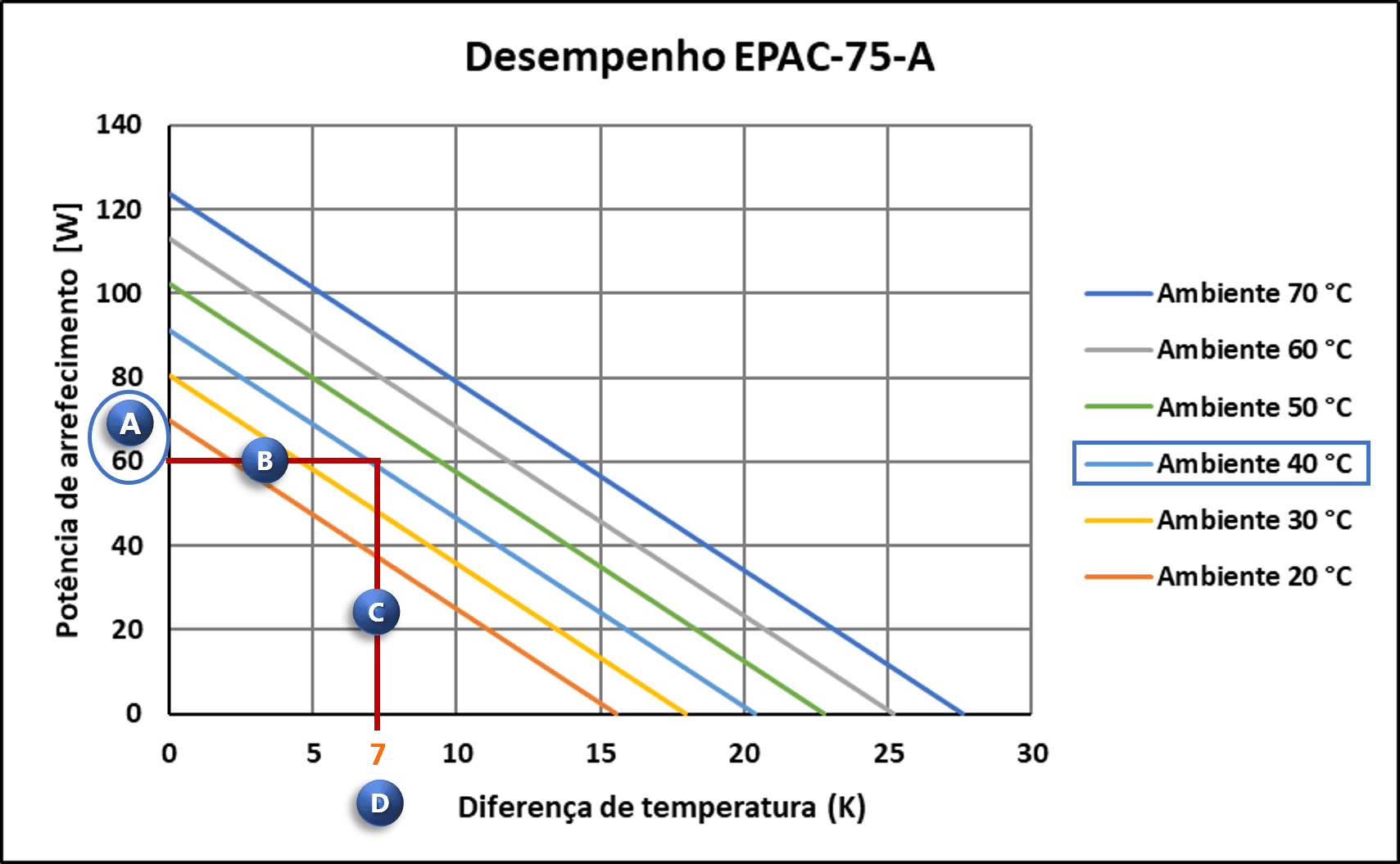

2) Identificar a temperatura interna a ser atingida
A. Escolha no eixo Y o valor que represente a potência térmica verificada dentro da caixa a ser arrefecida (ex: 60 W);
B. Trace uma linha horizontal até a temperatura do ambiente escolhida (ex: 40 ºC);
C. A partir da intersecção dessas duas linhas trace uma linha vertical até o eixo X;
D. A temperatura interna será o valor aproximado encontrado no eixo X subtraído da temperatura ambiente escolhida.
Considerando que a potência interna da caixa é de 60 W e a temperatura ambiente de 40°C, encontra-se o valor aproximado de 7°C. A temperatura interna da caixa ficará aproximadamente em 33°C (40°C – 7°C). Portanto, o equipamento Europeltier de 75 W possui a potência necessária para atingir a temperatura interna desejada.
NOTAS
Se a potência de arrefecimento calculada não for suficiente, será necessário aumentar a potência do equipamento e realizar uma nova avaliação com a curva do novo equipamento, conforme indicado nas folhas de dados.
O diagrama não considera a transmissão de calor pelas paredes da caixa a ser arrefecida.
